Konstrukcja zrębowa, zwana też wieńcową, to ściana z poziomo ułożonych bali, które łączą się ze sobą na narożach budynku. Według opracowania o badaniach budowli drewnianych, wydanego w 2022 roku w ramach krajowego programu ochrony zabytków, to prawdopodobnie najczęstsza konstrukcja ścian drewnianych w Polsce. W starych domach spotkasz jeszcze trzy inne: sumikowo-łątkową, słupowo-ryglową i przysłupową. Różnią się tym, co niesie dach i piętro, a od tego zależy, co w domu można bezpiecznie wymienić, przebić albo ocieplić.
Co to jest konstrukcja zrębowa?
Konstrukcja zrębowa to sposób budowania ścian z poziomych belek lub bali, układanych warstwami, czyli wieńcami, jedna na drugiej i łączonych w narożach na zamki ciesielskie. Tę samą ścianę nazywa się wieńcową, węgłową albo budowaną „na zrąb”, a dom zrębowy to po prostu dom o takich ścianach. Technika jest znana od neolitu. Na Podhalu i Kurpiach buduje się tak do dziś.
Najwięcej powie ci narożnik, czyli węgieł. Bale łączono najczęściej na jaskółczy ogon, w wielu regionach zwany rybim, rzadziej na obłap albo na zamek. Czasem ich końce wystają poza ścianę i tworzą tzw. ostatki, czasem są ścięte równo z licem. Między balami zostawiano szczelinę około 2 cm, uszczelnianą mchem, pakułami, słomą albo gliną z wapnem. Sąsiednie bale spinają pionowe kołki z twardego drewna, tzw. tyble, wbijane co półtora do dwóch metrów.
Grubość ściany zależy od regionu. Na północno-zachodnim Mazowszu w XIX wieku bale miały około 12–14 cm grubości i długość całej ściany. Przewodnik po tradycyjnej architekturze Karkonoszy i Gór Izerskich, wydany przez zarząd czeskiego Karkonoskiego Parku Narodowego, podaje dla większości zachowanych tam domów belki o przekroju około 24 × 18 cm. Ściana wieńcowa miała zwykle 4–6 m długości; dłuższa ma skłonność do wybrzuszania się, dlatego spina się ją parą pionowych belek ściągniętych śrubami. To tzw. lisice.
Konstrukcja sumikowo-łątkowa: słupy i wsuwane belki
W konstrukcji sumikowo-łątkowej ścianę tworzą pionowe słupy, zwane łątkami, i krótkie poziome belki, sumiki, wsunięte końcami w rowki wyżłobione w bokach słupów. Łątki są osadzone na czopy w podwalinie na dole i w oczepie, czyli górnej belce zamykającej ścianę. Na narożnikach stoi słup albo zwykły węgieł jak w zrębie, a okna i drzwi osadza się między łątkami.
Ten układ wziął się z niedoboru długiego drewna. Sumik sięga tylko od słupa do słupa, więc ściana może mieć dowolną długość. Na Mazowszu konstrukcja ta upowszechniła się w drugiej połowie XIX wieku i łatwo było w niej użyć belek z rozebranych stodół czy chlewów.
Konstrukcja słupowo-ryglowa, czyli drewniana rama
Konstrukcja słupowo-ryglowa, nazywana też ryglową albo szkieletową, to drewniana rama, na której opierają się strop i dach, a przestrzeń między jej elementami jedynie się wypełnia. Ramę tworzą podwalina na fundamencie, słupy w rozstawie około 1–1,5 m, oczep na górze, poziome rygle między słupami i ukośne zastrzały. Zastrzały usztywniają budynek i przejmują parcie wiatru.
Wypełnieniem bywała cegła albo glina ze słomą na drewnianych szczapach, a w najstarszych domach karkonoskich nawet drewniane klocki. Odmiany z ceglanym i glinianym wypełnieniem widocznym na elewacji to mur pruski i szachulec, ale ta sama rama często kryje się pod deskami. W Karkonoszach ramę pięter i werand, z belek o przekroju 14 × 16 lub 16 × 18 cm, zawsze obijano deskami.
Co to jest dom przysłupowy?
Dom przysłupowy (łużycki, po niemiecku Umgebindehaus) to dom, w którym drewniana izba parteru ma ściany zrębowe, ale nie dźwiga piętra ani dachu. Ich ciężar przejmują drewniane słupy, przysłupy, ustawione wokół izby na dwóch lub trzech bokach i połączone u góry łukami albo drewnianymi klinami, zwanymi knagami. Stąd druga nazwa tego układu: konstrukcja zdwojona.
Typowy dom przysłupowy łączy trzy technologie. Izba mieszkalna jest zrębowa, część gospodarcza z sienią, kominem i stajnią murowana z kamienia lub cegły, a piętro ma drewnianą ramę wypełnioną gliną. Bywają też domy parterowe i ze ścianką kolankową, w których słupy niosą sam dach albo dach ze ścianką kolankową.
Takie domy powstawały od średniowiecza na Górnych Łużycach, skąd trafiły do północnych Czech i na zachód Dolnego Śląska; drugie polskie skupisko jest na Rzeszowszczyźnie. W trzech krajach stoi ich, zależnie od szacunku, 17–19 tysięcy. Według polskiej Wikipedii w Polsce opisano ich około 400, a lista nie jest pełna. Popularne tłumaczenie, że słupy chroniły dom przed drganiami krosien tkackich, jest sporne; niemiecki badacz Frank Delitz uważa je za błąd, którego najwyraźniej nie da się wykorzenić. Konstrukcyjnie przysłup ma sens także bez krosien: ściana z bali z czasem wyraźnie siada, bo drewno kurczy się w poprzek włókien, a pionowe słupy ramy tracą na długości znacznie mniej. Oddzielenie ich pozwala izbie osiadać niezależnie od piętra.
Cztery konstrukcje obok siebie
| Konstrukcja | Po czym ją poznasz | Co niesie strop i dach | Gdzie ją spotkasz |
|---|---|---|---|
| zrębowa (wieńcowa) | poziome bale na całą długość ściany, zamki na narożach, czasem ostatki | same bale | w całej Polsce, do dziś na Podhalu i Kurpiach |
| sumikowo-łątkowa | pionowe słupy, między nimi krótkie poziome belki | łątki osadzone w podwalinie i oczepie | na wsi tam, gdzie brakowało długiego drewna; na Mazowszu upowszechniona w 2. połowie XIX wieku |
| słupowo-ryglowa | rama ze słupów, rygli i ukośnych zastrzałów, wypełniona cegłą lub gliną, często pod deskami | rama | zachód i północ Polski (Śląsk, Kaszuby, Warmia, Mazury), piętra domów sudeckich |
| przysłupowa | słupy z łukami przed ścianą parteru, izba z bali, murowana część gospodarcza | przysłupy niosą piętro i dach, bale tylko strop izby | zachód Dolnego Śląska, Rzeszowszczyzna |
Jak rozpoznać konstrukcję pod deskami albo tynkiem?
Zacznij od narożników, okien i strychu, bo tam konstrukcja wychodzi na wierzch nawet w obitym domu. Goła ściana to wyjątek: szalunki z desek upowszechniły się na wsi północno-zachodniego Mazowsza na przełomie XIX i XX wieku, a domy przysłupowe obijano deskami albo łupkiem już pod koniec XIX wieku.
- Narożniki. Wystające końce bali, czyli ostatki, zdradzają węgieł na zamek. Tak łączono zrąb, ale też część ścian sumikowo-łątkowych, więc sprawdź, czy w środku ściany nie stoją pionowe słupy. Gruby słup na narożu wskazuje na konstrukcję sumikowo-łątkową albo ramę.
- Okna i drzwi. W ościeżu widać przekrój ściany: lite drewno na całą grubość albo drewniany słup obok cegły czy gliny. W zrębie okno siedzi zwykle w obramieniu z pionowych stojaków; jego brak może oznaczać, że otwór powiększono albo wycięto później, choć małe okna bywały bez obramienia od początku.
- Strych. Na nieużytkowym strychu rama często zostaje bez wypełnienia, obita deskami tylko od zewnątrz, więc od środka widać ją w całości. Ukośne zastrzały w szczycie oznaczają ramę ryglową.
- Miejsca, gdzie odpada tynk. Tynki gliniane i wapienne kładziono bezpośrednio na balach albo na listwach i matach trzcinowych, a od początku XX wieku także na stalowej siatce. Pod trzciną zobaczysz poziome bale albo ramę z wypełnieniem.
- Parter od zewnątrz. Słupy stojące tuż przed ścianą parteru i połączone u góry łukami to dom przysłupowy, nawet jeśli piętro obito łupkiem.
- Ślady dawnych napraw. Podwalina cięta piłą mechaniczną pod balami ciosanymi toporem, belki łączone na styk, brak tybli albo otwory na wylot przez ścianę mogą świadczyć o wcześniejszej wymianie elementów. Lisice też najczęściej dokładano później, jako wzmocnienie.
Jeśli nic z tego nie widać, zdejmij kilka desek przy ziemi i na narożniku. I tak musisz to zrobić, bo stan dolnych belek ocenia się przed każdym remontem.
Czy jeden dom może mieć kilka konstrukcji?
Tak, i zdarza się to często. Mapa Polskiego Atlasu Etnograficznego oparta na badaniach z lat 1956–1965 wyróżnia na przykład domy zrębowe z sienią w konstrukcji sumikowo-łątkowej i domy zrębowe z jej elementami. Przewodnik karkonoski jako typowy przykład podaje parter zrębowy, piętro w ramie obitej poziomo deskami i mieszkalne poddasze obite pionowo. Dom przysłupowy łączy z definicji zrąb, ramę i mur.
Dochodzą do tego przebudowy: zniszczone ściany zrębowe bywały zamurowywane, a drewniane ścianki działowe zastępowane ceglanymi. Konstrukcję ustalasz więc dla każdej ściany i kondygnacji osobno.
Co konstrukcja zrębowa oznacza dla remontu?
W ścianie zrębowej ciężar niesie każdy bal, a najbardziej narażone są te najniższe. Najczęstszą naprawą takiego domu jest wymiana dolnych belek zniszczonych przez zgniliznę, czasem także przez owady. Zgniła podwalina potrafi wykrzywić całą drewnianą konstrukcję, aż po kalenicę.
Zamki na narożach mają jedną wadę: pojedynczego bala ze środka ściany nie wyjmiesz bez rozebrania bali powyżej lub poniżej albo przerobienia złącza. Dlatego naprawę zaczyna się od podparcia belek stropowych, do których podwiesza się zdrowe górne bale. Potem zniszczone bale rozbiera się od dołu w górę, a nowe, z identycznymi zamkami, osadza się w odwrotnej kolejności. Przy wymianie całego zrębu dach po zdjęciu podpór nie powinien siąść o więcej niż 1–2 cm.
Cieśle obrabiają belki z surowego drewna, więc nowy fragment zrębu schnie i traci wysokość: licz się z co najmniej 1 cm na każdej belce, a na całej ścianie nawet z 10 cm. Pionowe ramy okien i drzwi na długości prawie się nie kurczą, więc osiadający zrąb mocno je obciąża i odkształca. Trzeba je od razu zrobić krótsze. Przy remoncie ściany zrębowej unikaj trzech rzeczy:
- muru zamiast zniszczonych bali: w ogrzewanej izbie rośnie kondensacja pary, a wilgoć przechodzi na sąsiednie drewno,
- pianki montażowej w szczelinach: nie przepuszcza pary i sprzyja gniciu,
- metalowych łączników w węzłach nośnych: skrapla się na nich woda, która stale zwilża drewno.
Planując nowe otwory albo rozbiórkę ściany działowej, pamiętaj, że najstabilniejszy jest zrąb zamknięty ze wszystkich stron albo spięty ścianami wewnętrznymi. Ściana w kształcie litery U lub L jest słaba.
Remont ściany sumikowo-łątkowej i ryglowej
Obie należą do konstrukcji szkieletowych: pionowe słupy stoją na czopach w podwalinie i dźwigają oczep, a to, co między nimi, zamyka ścianę. Wymiana podwaliny oznacza więc podparcie całej ściany, bo razem z podwaliną tracą oparcie słupy.
Położenie okien i drzwi w ramie wyznaczają słupy i zastrzały. Okna nie przesuniesz, gdzie chcesz, a wycięcie słupa albo zastrzału to już zmiana konstrukcji, którą musi policzyć konstruktor.
Wypełnienie i tynk muszą przepuszczać parę wodną. Poradnik Narodowego Instytutu Konserwacji Zabytków z 2024 roku pokazuje ścianę szkieletową, na której tynk z dodatkiem cementu latami trzymał belkę w wilgoci, aż zaatakowały ją szkodniki drewna. Ocieplanie takich domów materiałami syntetycznymi zalicza do szkodliwych remontów. Według tego samego poradnika drewno konstrukcji ma prawidłowo 14–16% wilgotności, a proces jego niszczenia zaczyna się powyżej 18–20%.
W ścianie sumikowo-łątkowej oceniaj każdy sumik osobno. Nierzadko pochodzą z rozbiórki innych budynków, więc zdrowa belka może leżeć tuż obok przegniłej.
Na co uważać przy remoncie domu przysłupowego?
Najważniejsze są słupy, bo to one niosą piętro i dach. Badaczki z Politechniki Wrocławskiej i Politechniki Śląskiej opisały w 2015 roku dom w Bogatyni, w którym słupy podcięto do połowy wysokości i zastąpiono ceglanym murkiem. Napisały wprost, że reszta konstrukcji wkrótce ulegnie zniszczeniu.
Izba z bali i piętro na słupach są od siebie niezależne, a izba może swobodnie pracować. Sztywne połączenie ich przy montażu okien, stropu czy ocieplenia odbiera domowi tę cechę. Uważaj też na materiały: niemiecka Wikipedia ostrzega, że oklejanie takich domów piankami i sztucznym klinkierem często kończy się zawilgoceniem.
Wiele domów przysłupowych jest zabytkami. W samej Bogatyni do rejestru zabytków wpisano prawie 100 obiektów, a ponad 750 znajduje się w gminnej ewidencji (dane z 2013 roku, dla wszystkich typów budynków). Przy domu z rejestru roboty budowlane wymagają pozwolenia konserwatora zabytków i pozwolenia na budowę, nawet takie jak wymiana okien, która w zwykłym domu obywa się bez niego. Przy domu z gminnej ewidencji projekt może wymagać uzgodnienia z konserwatorem. Poradnik Narodowego Instytutu Konserwacji Zabytków radzi poprosić konserwatora o pisemne zalecenia konserwatorskie, zanim zaczniesz projektować.
FAQ
Na czym polega konstrukcja wieńcowa?
Konstrukcja wieńcowa to inna nazwa konstrukcji zrębowej. Ścianę buduje się z poziomych bali układanych warstwami, czyli wieńcami, które na narożach łączy się zamkami ciesielskimi, najczęściej na jaskółczy ogon.
Gdzie na Dolnym Śląsku można znaleźć domy przysłupowe?
Najwięcej jest w zachodniej części województwa, od Nysy Łużyckiej przez Sudety Zachodnie: w okolicach Zgorzelca, Lubania, Lwówka Śląskiego, Bolesławca i Jeleniej Góry. Największe skupisko w Polsce ma Bogatynia. Za najstarszy zachowany dom przysłupowy w Polsce uchodzi dom nr 134 w Giebułtowie, datowany na drugą połowę XV wieku.
Jak sprawdzić, czy stary dom drewniany jest zabytkiem?
Zapytaj w gminie, czy budynek jest w gminnej ewidencji zabytków, a w urzędzie wojewódzkiego konserwatora, czy jest w rejestrze albo leży na terenie wpisanym do rejestru jako całość, na przykład w historycznym układzie urbanistycznym. Brak ewidencji w gminie nie oznacza, że dom nie jest chroniony. Utrudnia tylko sprawdzenie.
Jak ustalić, ile lat ma drewniany dom?
Najdokładniejsza jest dendrochronologia, czyli datowanie drewna po słojach, która pozwala określić rok, a nawet porę ścięcia drzewa. Potrzebne są próbki z zachowanymi słojami spod kory, mające co najmniej 40–50 słojów, i minimum pięć próbek na jedną fazę budowy; przy zabytku także zgoda konserwatora. Data ścięcia nie musi być datą budowy, bo drewno transportowano, sprzedawano i używano ponownie.
Od rozpoznania do planu remontu
Gdy wiesz, co niesie dach i piętro, wiesz też, których elementów nie ruszysz bez konstruktora, a które da się wymienić przy zwykłym podparciu. Kolejność prac, od wody wokół domu i podwalin po ocieplenie, koszty i formalności opisujemy w przewodniku po tym, jak przeprowadzić remont starego domu drewnianego.

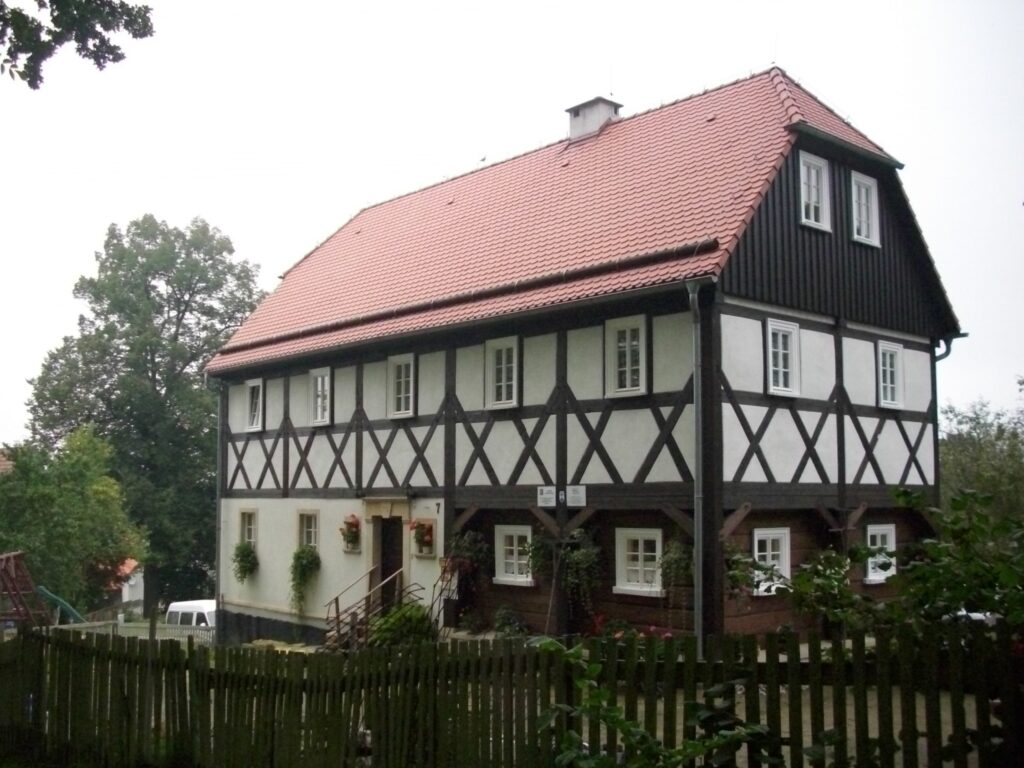

Zdjęcie główne: Rivierin, Wikimedia Commons, licencja CC BY-SA 3.0 pl
